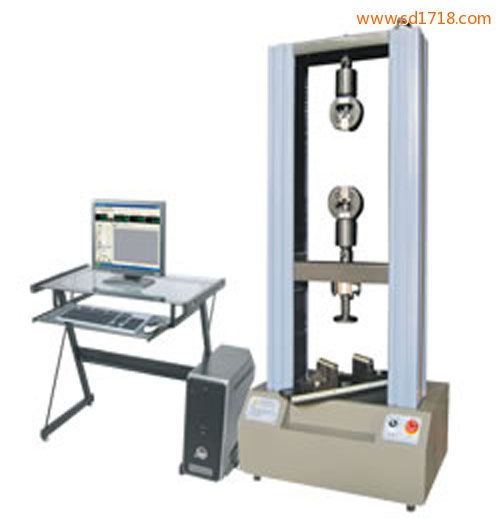

時代WDW系列微機控制電子萬能試驗機(1-2噸)
WDW系列微機控制電子萬能試驗機是 在我公司在原有機器基礎上進一步完善并滿足國家標準 GB/T16491 設計的新型整機。計算機系統通過全數字控制器，經調速系統控制交流伺服電機轉動，萬能電子材料試驗機，經減速系統減速后通過精密滾珠絲杠副帶動移動橫梁上升、下降，完成試樣的 拉伸、壓縮、彎曲、剪切等多種力學性能試驗，伺服控制電子萬能試驗機，實現了試驗力、試樣變形和橫梁位移等參數的閉環控制，5噸電子萬能試驗機，實現了試驗力、試驗力峰值、橫梁位移、試樣變形及試驗曲 線的屏幕顯示、試驗數據的自動處理（根據相應的試驗方法）和處理結果的磁盤存儲。另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能 試驗方面，具有非常廣闊的應用前景。該機廣泛應用于建筑建材、航空航天、機械制造、電線電纜、橡膠塑料、紡織、家電等行業的材料檢驗分析，是科研院校、大 專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。
GB/T228 《金屬材料室溫拉伸試驗方法》
1.選擇附加力傳感器可擴大測量范圍；
2.力控速率調節范圍也可以按應力速率選擇，應力速率=力控速率/試樣原始橫截面積；
3.變形速率調節范圍也可以按應變速率選擇，應變速率=變形速率/試樣原始標距；
4.力控速率和變形速率都和試樣的材料有關，電子萬能試驗機性能，其范圍都不能超出位移速率調節范圍；
5.為了避免力傳感器產生永久變形，數顯式電子萬能試驗機，在進行長時間保持試驗時，雙數顯電子萬能試驗機， 試驗力最好不要超過傳感器滿量程的50%；
6.有效拉伸空間為安裝好標準拉申夾具后的試驗空間，如夾具不同，萬能電子拉伸試驗機，其數值將有所區別；
7.有效拉伸空間和有效試驗寬度可以擴展，訂貨時請?zhí)貏e申明；
8.“/”前后的數值為可選數值。
| 型號 | WDW-10 | WDW-20 |
| 最大試驗力 | 10KN | 20KN |
| 主機結構（可選定） | 門式框架結構 | |
| 試驗力測量范圍 | 最大試驗力的0.4%-100% | |
| 試驗力測量精度 | 優于示值的±1%（精密級為±0.5 %） | |
| 主機精度 | 主機所有重要零部件均采用進口大型加工中心加工，保證試驗機精度 | |
| 試驗力分辨率 | 1/300000 (全程不分檔或等效6檔) | |
| 測量位移分辨率 | 分辨率高于0.001mm | |
| 橫梁移動速度 | 0.001-500mm/min，無級調速 | |
| 大變形測量范圍 | 10mm-800mm | |
| 變形測量精度 | 在引伸計滿量程的2%-100%范圍內，吉林電子萬能試驗機，優于示值的±0.5% | |
| 速度控制精度 | ±1%(0.01~10mm/min);±0.5%(10~500mm/min) | |
|
恒力、恒變形、 恒位移控制范圍 |
0.2%-100%FS | |
|
恒力、恒變形、 恒位移控制精度 |
設定值<10%FS時，設定值的±1.0%以內；設定值≥10%FS時，設定值的±0.1%以內 | |
| 變形速率精度 | 速率< 0.0 5%FS時，wdw微機控制電子萬能試驗機，±2.0%設定值內；速率≥0.05 %FS時為±0.5%設定值內 | |
| 試驗拉伸空間(可定制) | 600mm | |
| 試驗寬度空間(可定制) | 400mm | |
| 夾具形式(可定制) | 標配楔形夾具體，選配壓縮附具、彎曲附具及用戶提出的其他附具形勢 | |
| 壓盤尺寸(可定制) | φ100mm | |
| 整機電源 | 單相，電子萬能試驗機衡翼，220V±10%，50Hz，功率：2kW | |
| 工作環境 | 室溫-35℃，相對濕度不超過80% | |
| 主機尺寸(可定制) | 760mm×530 mm×1760mm | |
| 整機重量 | 460kg | |
