時代電子萬能試驗機

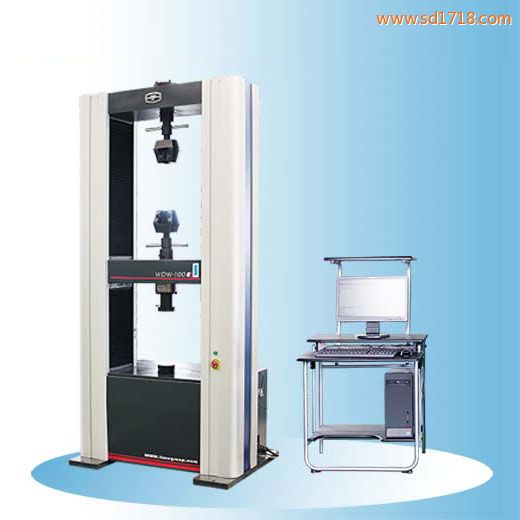

WDW-200E/300E微機控制電子萬能試驗機采 用雙空間門式結構，電子萬能試驗機wdw-50，標準為上空間拉伸，30kn電子萬能試驗機，下空間壓縮、彎曲，電子萬能試驗機系列，拉壓空間可相互轉換。電子萬能試驗機主機部分由四根導向立柱、上橫梁、中橫梁、工作臺組成落地式 框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫 梁，帶動拉伸輔具(或壓縮、彎曲等輔具)上下移動，1噸電子萬能試驗機，實現試樣的加荷與卸載。萬能試驗機采用該結構保證機架有足夠的剛度，伺服控制電子萬能試驗機，同時實現高效、平穩傳動。主機主要 零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為 E5 級。
1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，60噸電子萬能試驗機，具有過流、過壓、超速、過載等保護裝置，調速比可達 1:100000。
2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。
3.電氣控制線路參照國際標準，吉林電子萬能試驗機，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。
| 技術指標/試驗機型號 | WDW-200E | WDW-300E |
| 特點 | 采用進口伺服系統和伺服電機，全數字化測量控制系統 | |
| 最大試驗力（kN） | 200 | |
| 主機剛度（kN/mm） | 400 | |
| 主機精度 | 主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度 | |
| 精密滾珠絲杠精度 | 16μm/300mm E級所有精密滾珠絲杠副均為磨削加工 | |
| 試驗力測量范圍 | 最大試驗力的2%—100%/0.4%—100% | |
| 試驗力準確度 | 優于示值的±1%（精密級為±0.5%） | |
| 試驗力分辨力 | 最大試驗力的1/300000 | |
| 變形測量范圍 | 0.2—100%FN | |
| 變形測量準確度 | 在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%） | |
| 位移分辨力 | 0.001mm | |
| 力控速率控制范圍 | 0.005—5%FN | |
| 力控速率控制精度 | 速率<0.05FN/s時，為±2%設定值以?xún)?nèi)；速率≥0.05FN/s時，為±0.5%、±1%設定值內 | |
| 變形速率控制范圍 | 0.005—5%FN | |
| 變形速率控制精度 | 速率<0.05FN/s時，為±2%設定值以?xún)?nèi)；速率≥0.05FN/s時，電子萬能試驗機生產廠家，為±0.5%設定值內 | |
| 位移速率控制范圍 | 0.005mm/min—500mm/min無級，任意設定 | |
| 位移速率控制精度 | 速率<0.01mm/min時，設定值在±1%以?xún)?nèi)；速率≥0.01mm/min時，電子萬能材料拉力試驗機，設定值在±0.2%內 | |
| 恒力、恒變形、恒位移控制范圍 | 0. 5—100%FN/s | |
| 恒力、恒變形、恒位移控制精度 | 設定值在≥10%FN時，設定值的±0.01%以?xún)?nèi)；設定值＜10%FN時，峰電子萬能試驗機，設定值的±1%以?xún)?nèi) | |
| 拉伸行程 | 600 | |
| 試驗空間寬度 | 600 | |
| 主機外形尺寸 | 1100×770×2685 | |
| 附具形式 | 標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具 | |
| 電控系統安裝方式 | 底置式 | |
| 質量 | 1560 | |
| 電機功率 | 3 | |
| 整機形式 | 落地式 | |
