安規測試儀器

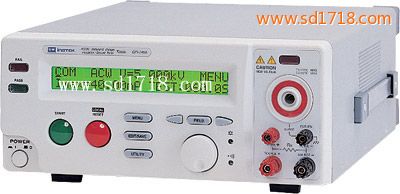

GPT/GPI-700A系列電子安規測試器, 具有符合各種安規標準之測試能力的要求, 例如 UL, CSA, JIS及BS…等. 在操作界面更是符合使用者的需求-- 簡單, 可自動測試, 以提供安全且可靠的測試結果. 此多功能的GPT/GPI-700A系列可使用于生產線或實驗室…等測試范疇. 依據測試功能的要求, GPT/GPI-700A系列共有5種不同的型號, 可供使用者選擇. GPT-705A提供交流耐壓測試; GPT-715A提供交流 / 直流耐壓測試; GPI-725A則提供交流耐壓及絕緣阻抗測試; GPI-735A具有交流 / 直流耐壓測試, 絕緣阻抗測試; GPI-745A更提供了四種主要的測試功能 – 交流 / 直流耐壓, 絕緣阻抗測試及接地阻抗測試, 以符合不同產品多樣測試的需求. 每一種型號均可透過遠程遙控, 編輯測試步驟, 以提供使用者方便, 快速, 安全的測試環境及可靠的結果.
特點
測試容量 200VA
交直流耐壓, 絕緣阻抗及接地阻抗四機一體
提供42A接地阻抗測試電流
真有效值截止電流測量
附加電弧偵測功能
電壓相位零度啟動
帶反饋矯正的高穩定度高壓回路設計
電壓上升時間可控
在高壓未輸出的模式下，電器安全性能綜合測試儀，即可設定電壓及電流值
測試期間電壓可調整
提供 9 pin PLC 控制接口, 可控制啟動/停止
提供指示燈以及蜂鳴器自動測試 FAIL指示
高壓掃描盒(選購)
接口: RS-232(標準), GPIB(選購)
|
交流耐壓測試 |
|
| 電壓范圍 | 0.100~5.000kV |
| 電壓解析度 | 5V |
| 電壓調節率 | 1% + 5 V |
| 電壓準確度 | 1% 讀值 + 10V (above 500V) |
| 最大電流 | 40mA(above 500V) |
| 電流限制 | 0.10~40mA, 解析度0.02mA |
| 電流準確度 | 1% 讀值 + 5ouA |
| 直流耐壓測試 | |
| 電壓范圍 | 0.100~6.000kV |
| 電壓解析度 | 5V |
| 電壓調節率 | 1% + 5 V |
| 電壓準確度 | 1% 讀值 + 10V (above 500V) |
| 最大電流 | 10mA,(above 500V) |
| 電流限制 | 0.10~10mA, 解析度0.01mA |
| 電流準確度 | 1% 讀值 + 50uA |
| 絕緣阻抗測試 | |
| 直流電壓 | 50V/100V/500V/1000V |
| 阻抗范圍 |
1~9999M (500V ,1000V) 1~2000M (50V ,100V) |
| 阻抗準確度 |
50V / 100V 1~50M:5% 讀值 51~200M:10% 讀值 2001~9999M:20% 讀值 500V / 1000V 1~500M:5% 讀值 501~2000M:10% 讀值 2001~9999M:20% 讀值 |
| 接地阻抗測試 | |
| 電壓范圍 | Max. 8V(DC) |
| 電流范圍 | 3~42A(DC) |
| 電流解析度 | 0.01A |
| 電流準確度 | 1% 讀值 +50uA |
| 接地范圍 | 0~600mΩ |
| 組抗解析度 | 0~600mΩ(100uΩ) |
| 組抗準確度 | 1% 讀值 + 2 mΩ |
| 測試方式 | Four Terminals Test Mode |
| 電弧偵測 | |
| 偵測電流 | 40 level (1~40mA) |
| 記憶體 | |
| Groups | 10 |
| Steps per Group | 16 |
| 介面 | |
| Remote I/O | 標準 |
| RS-232C | 標準 |
| Scan | 標準 |
| Real Panel Output | 標準 |
| GPIB | 選購 |
| Scanner Box |
選購 (HSB-001-1: 8ch HV + 8ch GB ; HSB-001-2: 16ch HV) |
| 使用電源 | |
| AC100V,120V,220V,230V±10% 50/60Hz | |
| 附件 | |
|
電源線 x 1, 操作說明書 x 1, 軟體操作手冊 x 1, 測試線 GHT-105A x 1, GHT-107A x 1, GHT-115 x 1 |
|
| 尺寸及重量 | |
|
330(寬) x 149(高) x 446(長) mm 約 15 公斤 |
|
